Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητής: Τζέμος Δημήτριος
ΕΚΚΙΝΗΣΗ ΔΥΟ ΑΣΥΓΧΡΟΝΩΝ ΤΡΙΦΑΣΙΚΩΝ ΚΙΝΗΤΗΡΩΝ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ για λειτουργία σε ημερήσια χρονικά διαστήματα καθημερινά και με δυνατότητα χειροκίνητης λειτουργίας.
- ΚΥΚΛΩΜΑ ΙΣΧΥΟΣ ΓΙΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΔΥΟ ΑΣΥΓΧΡΟΝΩΝ ΤΡΙΦΑΣΙΚΩΝ ΚΙΝΗΤΗΡΩΝ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΚΗΣΗ.jpg (99.47 KiB) Προβλήθηκε 409 φορές

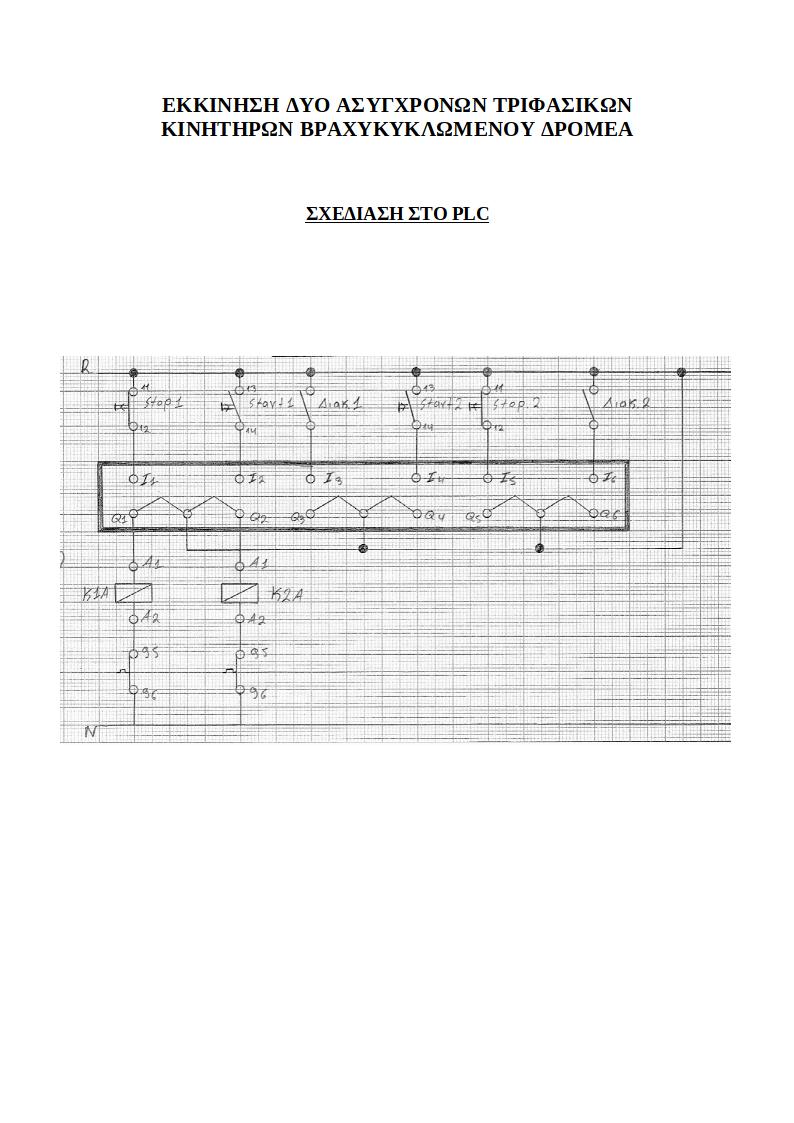

ΣΥΝΔΕΣΗ ΣΤΟΙΧΕΙΩΝ ΣΤΟ PLC
- Σύνδεση στοιχείων στο PLC
- ΕΚΚΙΝΗΣΗ ΔΥΟ ΑΤΚΒΔ ΚΑΙ ΜΕ ΕΒΔΟΜΑΔΙΑΙΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΌ.jpg (89.05 KiB) Προβλήθηκε 383 φορές
- plc.jpg (82.62 KiB) Προβλήθηκε 409 φορές

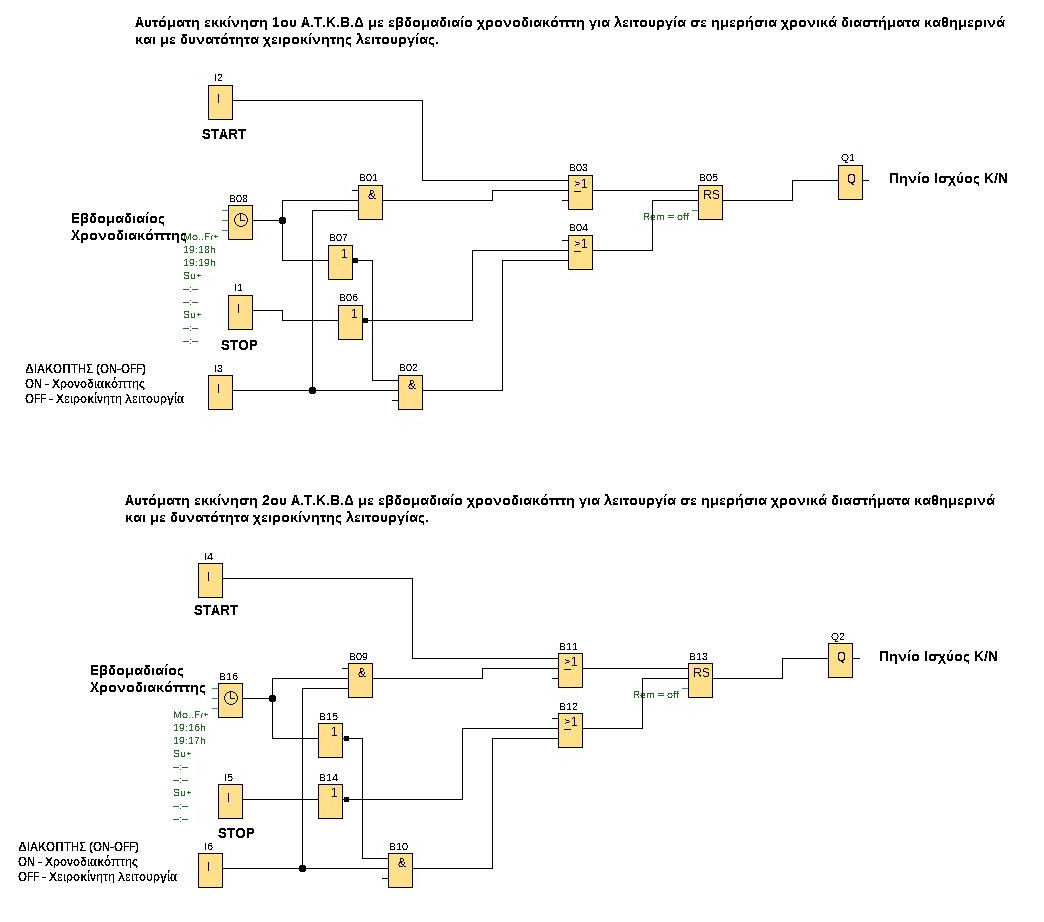

ΠΡΟΓΡΑΜΜΑ ΣΕ ΓΛΩΣΣΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ FBD LOGO
- Πρόγραμμα σε FBD
- 2ατκβδ-χρονοδιακοπτης.jpg (94.43 KiB) Προβλήθηκε 392 φορές
ΠΡΟΓΡΑΜΜΑ ΣΕ ΓΛΩΣΣΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ LADDER LOGO
- Πρόγραμμα σε LADDER
- 2ατκβδ-χρονοδιακοπτης.jpg (112.11 KiB) Προβλήθηκε 357 φορές
