ΑΣΤΕΡΑ -ΤΡΙΓΩΝΟΥ (Υ-Δ) ME ΧΡΗΣΗ RS FLIP FLOP
με εβδομαδιαίο χρονοδιακόπτη για λειτουργία σε ημερήσια χρονικά διαστήματα καθημερινά
και με δυνατότητα χειροκίνητης λειτουργίας.
Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητής: Τζέμος Δημήτριος
Εργασίες:
1. Συνδέστε την επαφή 97-98 του θερμικού στην είσοδο Ι1, το stop στην είσοδο Ι2, το start στην είσοδο Ι3 και τον διακόπτη ON-OFF στην είσοδο I4.
2. Τροφοδοτήστε το PLC με τη παροχή 220 V AC
Εκτέλεση της άσκησης
για το video, εκκίνηση στο 1:24, σταμάτημα στο 2:24 μετά από ένα λεπτό, εκκίνηση στο 3:24, σταμάτημα στο 4:24

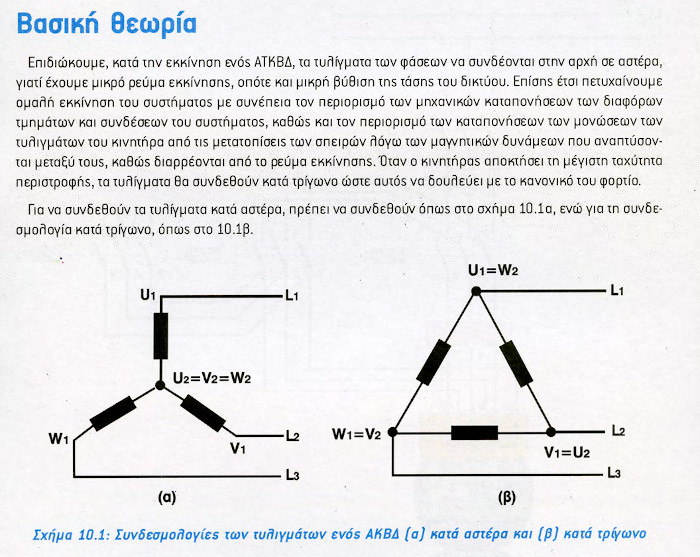

- 1.jpg (127.3 KiB) Προβλήθηκε 609 φορές

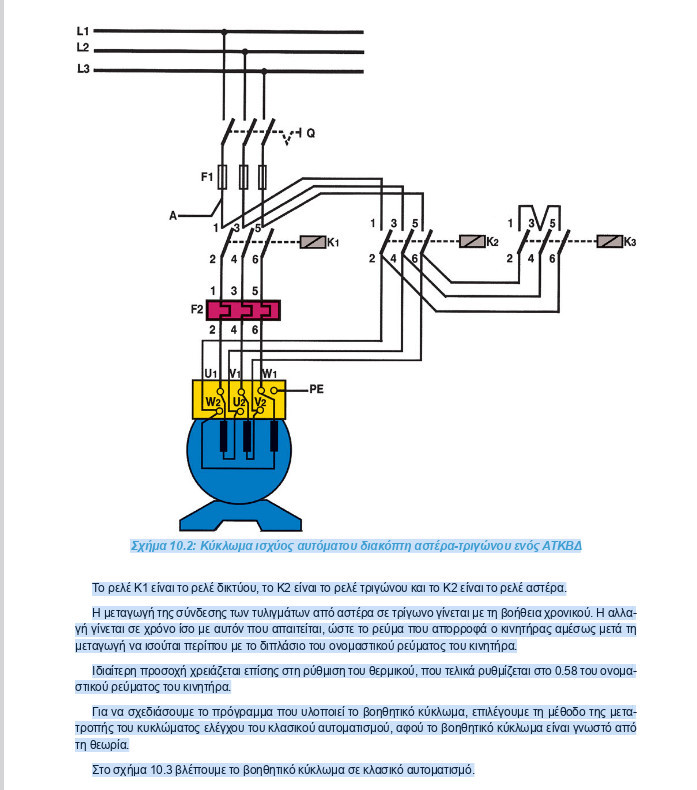

- 2.jpg (101.63 KiB) Προβλήθηκε 17 φορές

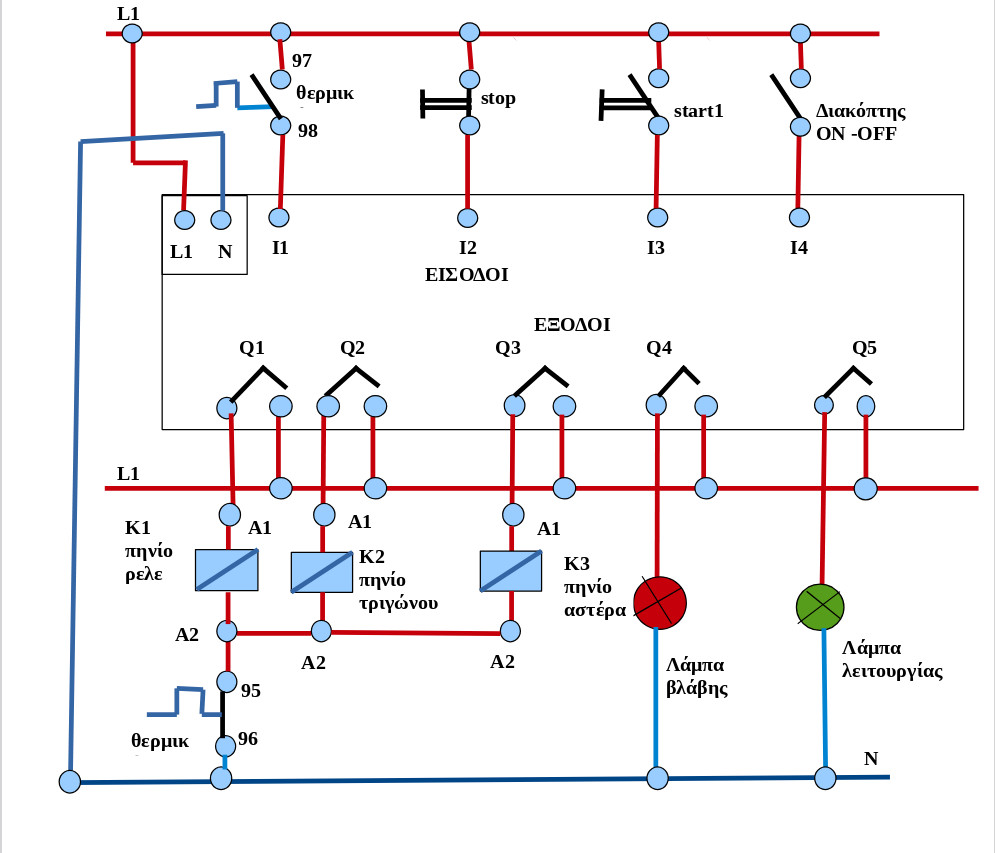

- Σύνδεση στοιχείων στο PLC
- PLC- ATΚΒΔ-ΧΡΟΝΙΚΟ.jpg (117.42 KiB) Προβλήθηκε 13 φορές

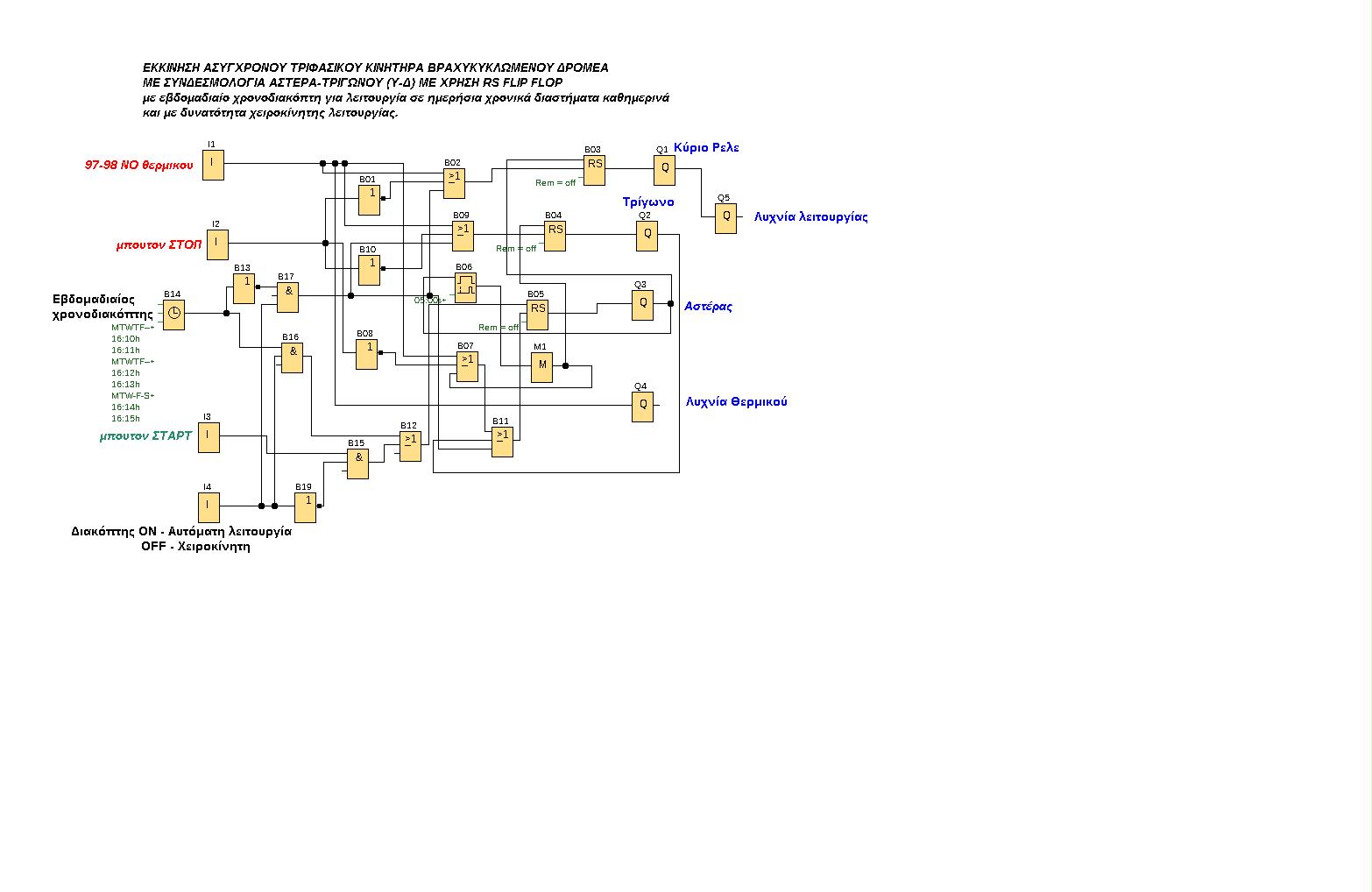

- ydrsflipflop-xroniko-fbd.jpg (97.06 KiB) Προβλήθηκε 15 φορές

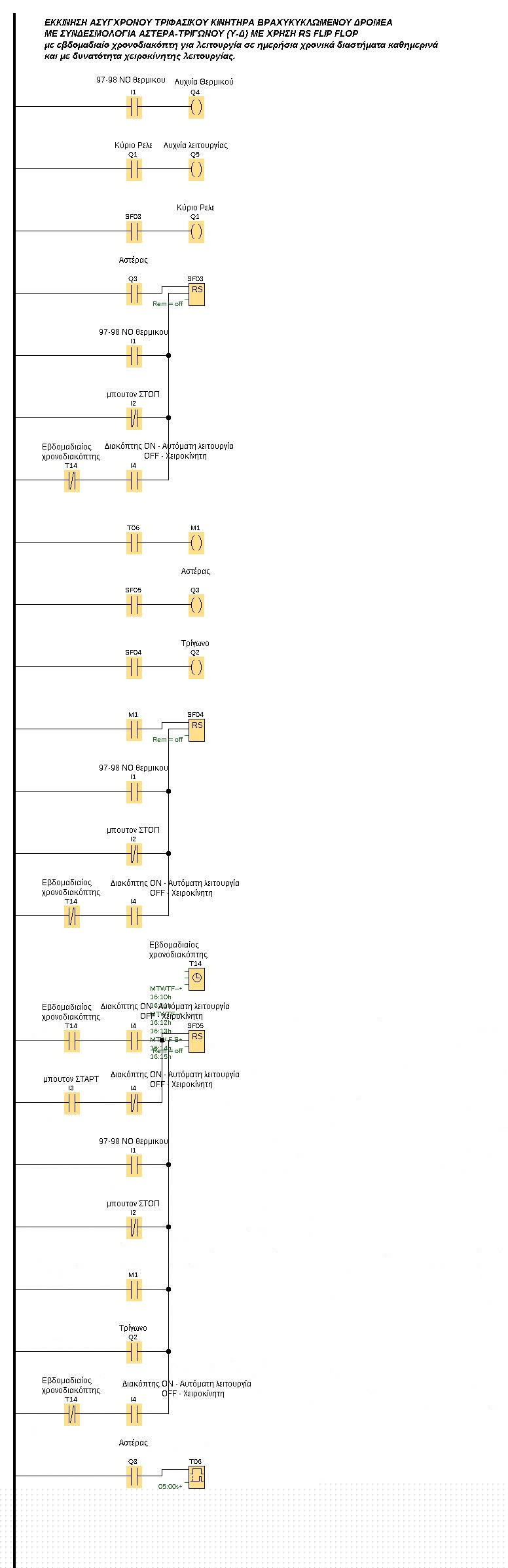

- Πρόγραμμα σε LADDER LOGO με RS FLIP-FLOP
