ΕΚΚΙΝΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΜΕ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟΥ
Δημοσιεύτηκε: 04 Φεβ 2020 19:28
ΦΥΛΛΟ ΕΡΓΟΥ: ΕΚΚΙΝΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΜΕ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟΥ
Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητές: Τζέμος Δημήτριος
Εκτέλεση της άσκησης
ΕΚΚΙΝΗΣΗ ΚΑΙ ΚΡΑΤΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ
ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟ ΜΕ PLC
ΗΛΕΚΤΡΙΚΟΣ_ΠΙΝΑΚΑΣ_ΑΤΚΒΔ_ΑΣΤΕΡΑ_ΤΡΙΓΩΝΟ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΚΡΑΤΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ
ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟ
ΚΛΑΣΙΚΟΣ ΑΥΤΟΜΑΤΙΣΜΟΣ
Εκτέλεση της άσκησης
Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητές: Τζέμος Δημήτριος
Εκτέλεση της άσκησης
ΕΚΚΙΝΗΣΗ ΚΑΙ ΚΡΑΤΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ
ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟ ΜΕ PLC
ΗΛΕΚΤΡΙΚΟΣ_ΠΙΝΑΚΑΣ_ΑΤΚΒΔ_ΑΣΤΕΡΑ_ΤΡΙΓΩΝΟ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΚΡΑΤΗΣΗ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ
ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΤΕΡΑ-ΤΡΙΓΩΝΟ
ΚΛΑΣΙΚΟΣ ΑΥΤΟΜΑΤΙΣΜΟΣ
Εκτέλεση της άσκησης

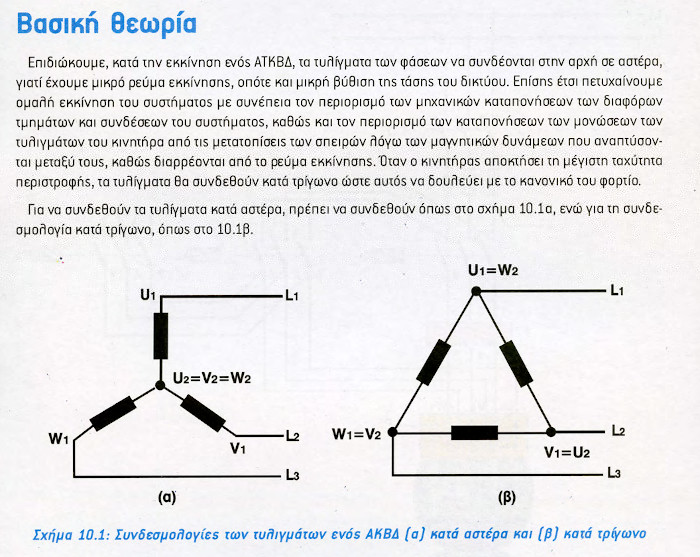

- 1.jpg (127.3 KiB) Προβλήθηκε 372 φορές
- 2.jpg (101.32 KiB) Προβλήθηκε 49 φορές
- 3.jpg (94.89 KiB) Προβλήθηκε 372 φορές
- ΑΣΤΕΡΑ ΤΡΙΓΩΝΟ PLC.jpg (130.32 KiB) Προβλήθηκε 366 φορές

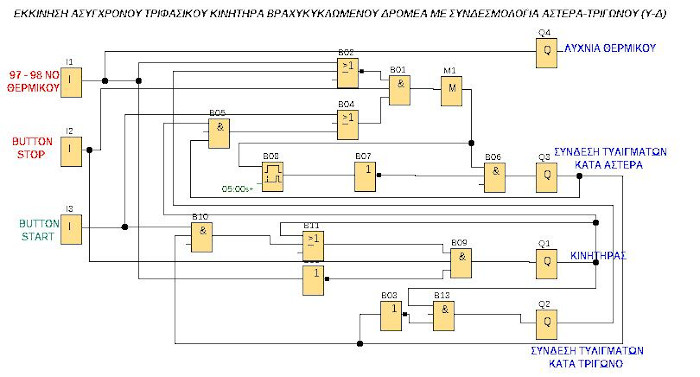

- Πρόγραμμα σε FBD LOGO SIEMENS με πύλες
- 4.jpg (61.49 KiB) Προβλήθηκε 372 φορές
- Πρόγραμμα σε FBD LOGO SIEMENS με RS FLIP-FLOP
- ydrsflipflop.jpg (66.9 KiB) Προβλήθηκε 314 φορές
- Πρόγραμμα σε LADDER LOGO SIEMENS με πύλες
- 3f_kn_br_dr_asteras-trigono.jpg (83.24 KiB) Προβλήθηκε 268 φορές
