Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητής: Τζέμος Δημήτριος
ΑΥΤΟΜΑΤΗ ΕΚΚΙΝΗΣΗ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΜΕ ΕΒΔΟΜΑΔΙΑΙΟ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΣΕ ΗΜΕΡΗΣΙΑ ΧΡΟΝΙΚΑ ΔΙΑΣΤΗΜΑΤΑ ΚΑΘΗΜΕΡΙΝΑ ΚΑΙ ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΧΕΙΡΟΚΙΝΗΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
για το video ο χρόνος ρυθμίστηκε ως εξής: αυτόματη εκκίνηση κινητήρα στα 0:27, λειτουργία κινητήρα για 1 λεπτό, σταμάτημα στα 1:27 για 1 λεπτό, εκκίνηση στα 2:27, μετά από 1 λεπτό, λειτουργία για 1 λεπτό, σταμάτημα στα 3:27, μετά από 1 λεπτό. Χειροκίνητη λειτουργία 3:54
- A.E.A.T.K.B.Δ.ΑΣΚΗΣΗ 1.jpg (72.72 KiB) Προβλήθηκε 434 φορές
- ΑΥΤΟΜΑΤΗ ΕΚΚΙΝΗΣΗ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΑΣΚΗΣΗ 1.jpg (143.12 KiB) Προβλήθηκε 434 φορές

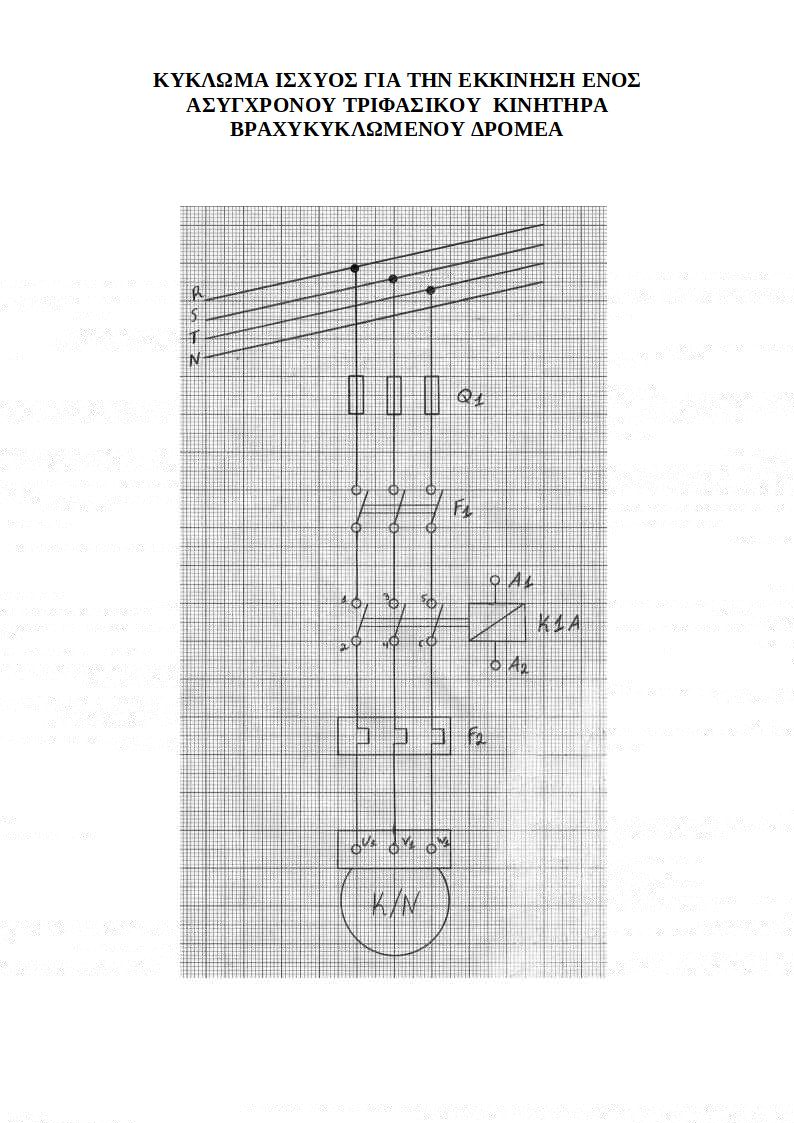

- ΚΥΚΛΩΜΑ ΙΣΧΥΟΣ ΓΙΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΕΝΟΣ ΑΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΒΡΑΧΥΚΥΚΛΩΜΕΝΟΥ ΔΡΟΜΕΑ ΑΣΚΗΣ.jpg (107.26 KiB) Προβλήθηκε 434 φορές
- Πρόγραμμα σε FBD LOGO
- αυτοματο ποτισμα-fbd.jpg (56.74 KiB) Προβλήθηκε 10 φορές
- Πρόγραμμα σε LADDER LOGO
- αυτοματο ποτισμα-ladder.jpg (72.12 KiB) Προβλήθηκε 10 φορές
