Εκτέλεση της άσκησης
ΦΥΛΛΟ ΕΡΓΟΥ: ΑΥΤΟΜΑΤΗ ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ΜΟΝΟΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ
Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητής: Τζέμος Δημήτριος
Εργασίες:
1. Συνδέστε το start1 στην είσοδο Ι1, το stop στην Ι2, το start2 στην είσοδο Ι3 και την επαφή 97-98 του θερμικού στην Ι4 .
2. Τροφοδοτήστε το PLC με τη παροχή 220 V AC
3. Ονοματίστε όλα τα εξαρτήματα δίπλα στο αντίστοιχο σύμβολο και εξηγήστε τι κάνει το καθένα.
4. Να σχεδιάσετε το συμπληρωμένο σχέδιο στο μιλιμετρέ και να το παραδώσετε στο επόμενο μάθημα.

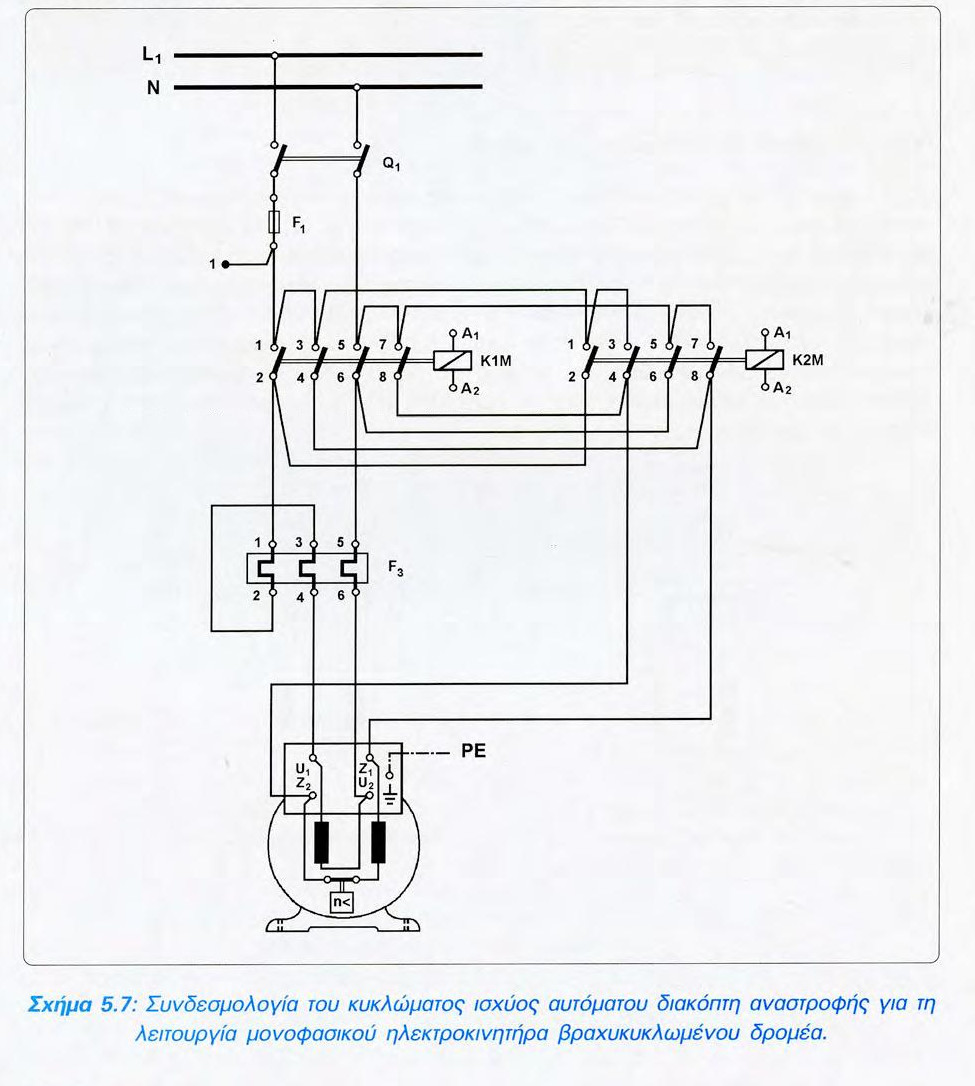

- Κύκλωμα ισχύος
- kirio-kikloma-anastrofis-monof-kinitira.jpeg (146.55 KiB) Προβλήθηκε 3847 φορές
- Σύνδεση στοιχείων στο PLC
- ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ΜΟΝΟΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ.jpg (87.87 KiB) Προβλήθηκε 3825 φορές

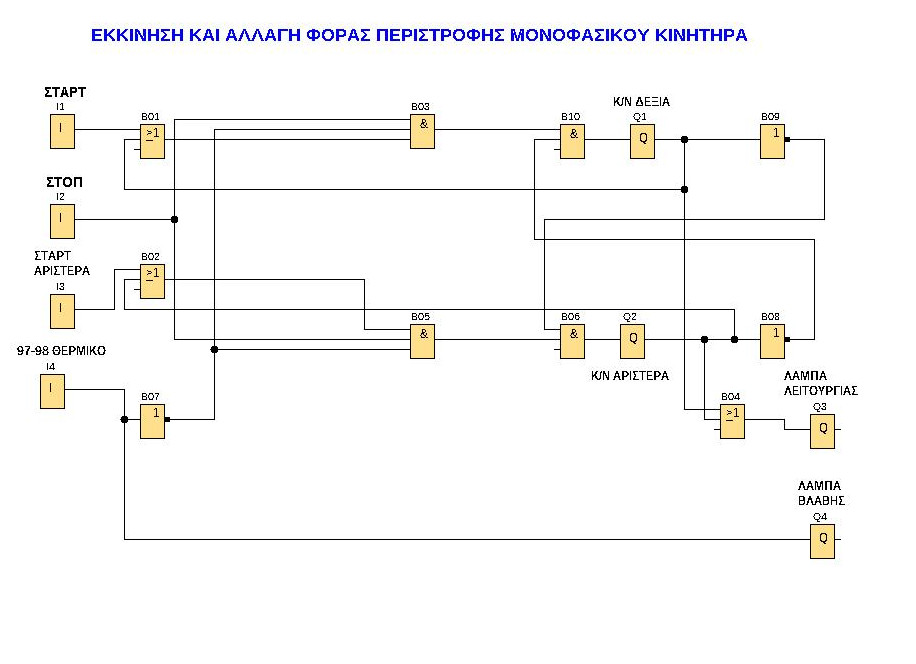

- Πρόγραμμα σε FDB LOGO
- ΑΛΛΑΓΗ ΦΟΡΑΣ ΜΟΝΟΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ.jpg (66.34 KiB) Προβλήθηκε 3847 φορές
- Πρόγραμμα σε LADDER LOGO
- ΑΛΛΑΓΗ ΦΟΡΑΣ ΜΟΝΟΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ.jpg (72.77 KiB) Προβλήθηκε 3572 φορές
