Τάξη: Γ' ΕΠΑΛ
Τομέας: Ηλεκτρολογικός (ΕΡΓΑΣΤΗΡΙΟ ΑΥΤΟΜΑΤΙΣΜΩΝ)
Ονομ/μο μαθητή:........................................................................................................................
Καθηγητής: Τζέμος Δημήτριος
Εργασίες:
1. Συνδέστε το start1 στην είσοδο Ι1, το stop στην Ι2 και την επαφή 97-98 του θερμικού στην Ι3 και το start2 στην είσοδο Ι4.
2. Τροφοδοτήστε το PLC με τη παροχή 220 V AC
3. Ονοματίστε όλα τα εξαρτήματα δίπλα στο αντίστοιχο σύμβολο και εξηγήστε τι κάνει το καθένα.
4. Να σχεδιάσετε το συμπληρωμένο σχέδιο στο μιλιμετρέ και να το παραδώσετε στο επόμενο μάθημα.
Εκτέλεση άσκησης

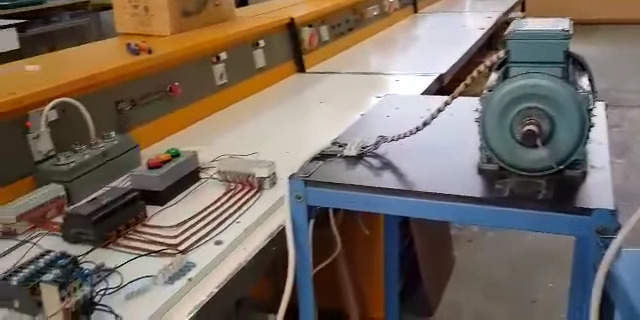

- ΕΚΚΙΝΗΣΗ ΚΑΙ ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ΑΤΚΒΔ.jpg (63.57 KiB) Προβλήθηκε 253 φορές
- Σύνδεση στοιχείων στο PLC
- ΑΥΤΟΜΑΤΗ ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ ATΚΒΔ.jpg (87.87 KiB) Προβλήθηκε 13 φορές
- Κύκλωμα ισχύος
- anastrofi_kikloma_isxios.jpg (38.2 KiB) Προβλήθηκε 22 φορές
- Πρόγραμμα σε FBD LOGO SIEMENS
- ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ.jpg (57.63 KiB) Προβλήθηκε 350 φορές
- Πρόγραμμα σε LADDER LOGO SIEMENS
- ΑΛΛΑΓΗ ΦΟΡΑΣ ΠΕΡΙΣΤΡΟΦΗΣ.jpg (52.89 KiB) Προβλήθηκε 217 φορές
